Shelly plus 2PM an Rollo-Antrieb anschließen, steuern, und Installation der Shelly App für die Bedienung

Inhaltsverzeichnis

Einleitung

In diesem Bericht möchte ich euch zeigen wie ihr mit einem Shelly Plus 2 PM die Rollos smart machen könnt, und evtl. in die vorhandene Steuerung integriert. Die Maße des Shelly‘s sind 42mm x 38mm x 17mm, da der Shelly so klein ist wird er mit dem vorhandenen Taster oder Schalter verbunden, und hinter den Schalter, wenn eine tiefe Schalterdose verwendet wird, verstaut.

Was ich auf jedem Fall vorab sagen muss, da wir mit 230V arbeiten,



⚠VORSICHT, Schaltet den Strom ab und lasst die Anschlüsse von einem Elektrofachmann durchführen.

Wenn alles fachmännisch verdrahtet wurde, wird der Shelly Plus 2PM konfiguriert, damit ihr auch später zu der normalen Funktion über die vorhandenen Taster, die Rollos auch über das eigene WLAN mit der Shelly APP, vielleicht auch von unterwegs steuern könnt.

Das Steuern von außer Haus aus setzt allerdings voraus, das ihr die Shelly Cloud benutzt. Der weitere Vorteil der Cloud ist, dass man auch die Leistungsdaten (z.B. Verbrauch u.s.w) sehen und auswerten kann. Wer eine ganz neue Rollo Steuerung plant, sollte sich aber auch über die unterschiedlichen Rohrmotore informieren.

Hier gibt es sehr unterschiedliche, zusätzliche Funktionen, die sich auch preislich sehr unterscheiden können. Alleine bei der Endpunkteinstellung, vom Einstellen an der Welle im Rollokasten, oder über einen zusätzlichen Schalter, oder die selbstständige Endpunkterkennung des Motors.

Dann beim Fahren des Rollos, z.B. gibt es eine Hinderniserkennung, oder im Winter bei Frost, wird der Motor selbstständig abgeschaltet um nichts zu beschädigen. Hier mal ein Beispiel wie die, Unterschiede der Rademacher Rolomotore sind, mit denen ich bis jetzt nur positive Erfahrung gemacht habe. Die ältesten sind mittlerweile 10 Jahre alt, und laufen bis heute problemlos.

Solltet ihr auf meiner Seite über einen Affiliate Link was kaufen, bekomme ich einen kleinen Prozentsatz des Gewinnes ab, ohne dass ihr dafür auch nur einen Cent mehr bezahlen müsst.

Hier mal ein Amazon Link

Rademacher Rollo Motore

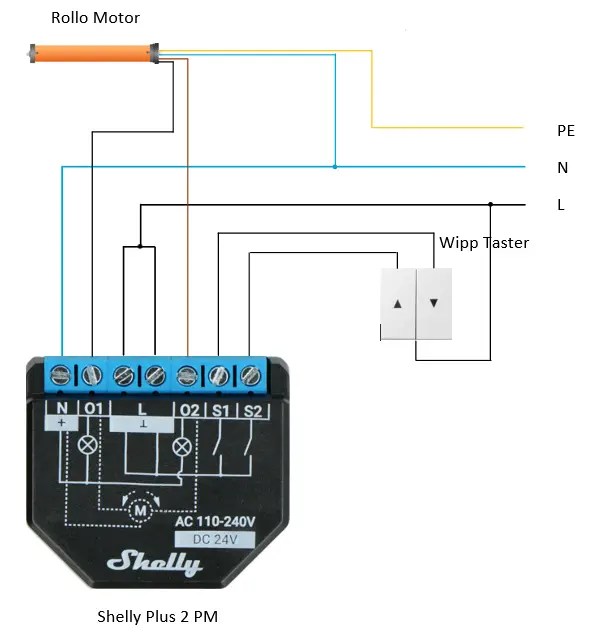

Anschlussplan des Shelly plus 2PM

Falls Interesse besteht, hier ein Link zum Shelly plus 2PM bei Amazon.

Geräteklemmen des Shelly plus 2PM

O1: Ausgangsklemme des Lastkreises 1

O2: Ausgangsklemme des Lastkreises 2

S1: Eingangsklemme des Schalters/Tasters (zur Steuerung von O1)

S1: Eingangsklemme des Schalters/Tasters (zur Steuerung von O2)

L: Stromführende Klemmen (110-240 VAC)

N: Neutrales Kabel

Der Shelly plus 2PM kann 2 Stromkreise steuern, entweder einen Motor, z.B.  rechts, links, hoch, runter, oder 2 Lampen, die getrennt voneinander geschaltet werden können. Jeder Stromkreis kann mit bis zu 10 A belastet werden (16 A insgesamt für beide Stromkreise).

Wenn ihr zum Anschluss des Shelly plus 2PM Fragen haben solltet, bitte einen Kommentar oder eine E-Mail an mich.

Wenn wir jetzt mit der Konfiguration des Shelly’s weiter machen, gehe ich auf die Endlageneinstellungen nicht mehr ein, das solltet ihr an Hand der Bedienungsanleitung eures Rollo Antriebes selbst erledigt haben. In einer bestehenden Anlage sollten die Positionen ja sowieso schon passen.

Konfiguration des Shelly plus 2PM

Den Shelly plus 2PM ins eigene WLAN integrieren

Jetzt wollen wir uns mal um den Shelly plus 2PM kümmern, und ihn in unser W-LAN Netzwerk einbinden. Das geht über die Shelly App auf dem Handy, oder über einen PC, ich nehme dafür immer mein Laptop, weil da alles übersichtlicher und leichter zu bedienen ist.

Jeder Shelly hat einen integrierten Webserver, der im Auslieferungszustand die IP-Adresse 192.168.33.1 hat. Ohne weiteres können wir diesen Webserver mit dieser IP-Adresse natürlich nicht erreichen. Das wichtigste nachdem der Shelly von einem Fachmann eingebaut wurde, wir müssen den Strom wieder einschalten. Der Shelly startet und der Webserver sollte aktiv und erreichbar sein.

Downloads der Shelly App:

Im App Store oder Google Play store

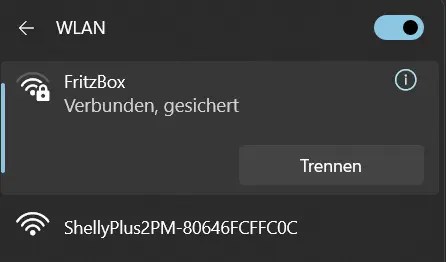

Mit einem Klick auf das WLAN Netzwerk, sollte man bei der Netzwerksuche ein WLAN-Netz finden was ungefähr so aussieht, “ShellyPlus2PM-806xxxxxxx“, siehe Bilder unten, dieses wählen wir aus.

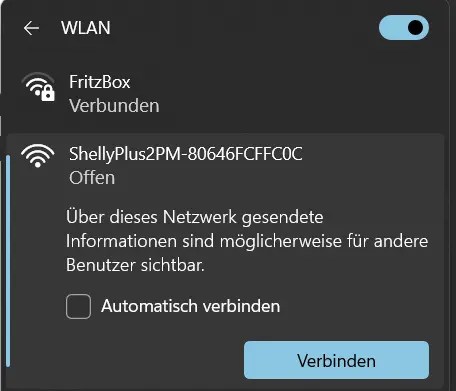

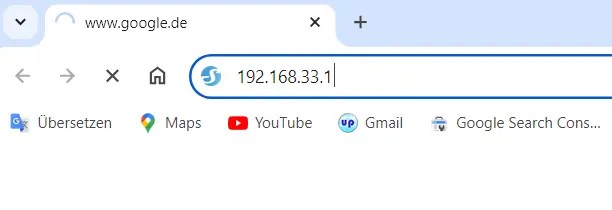

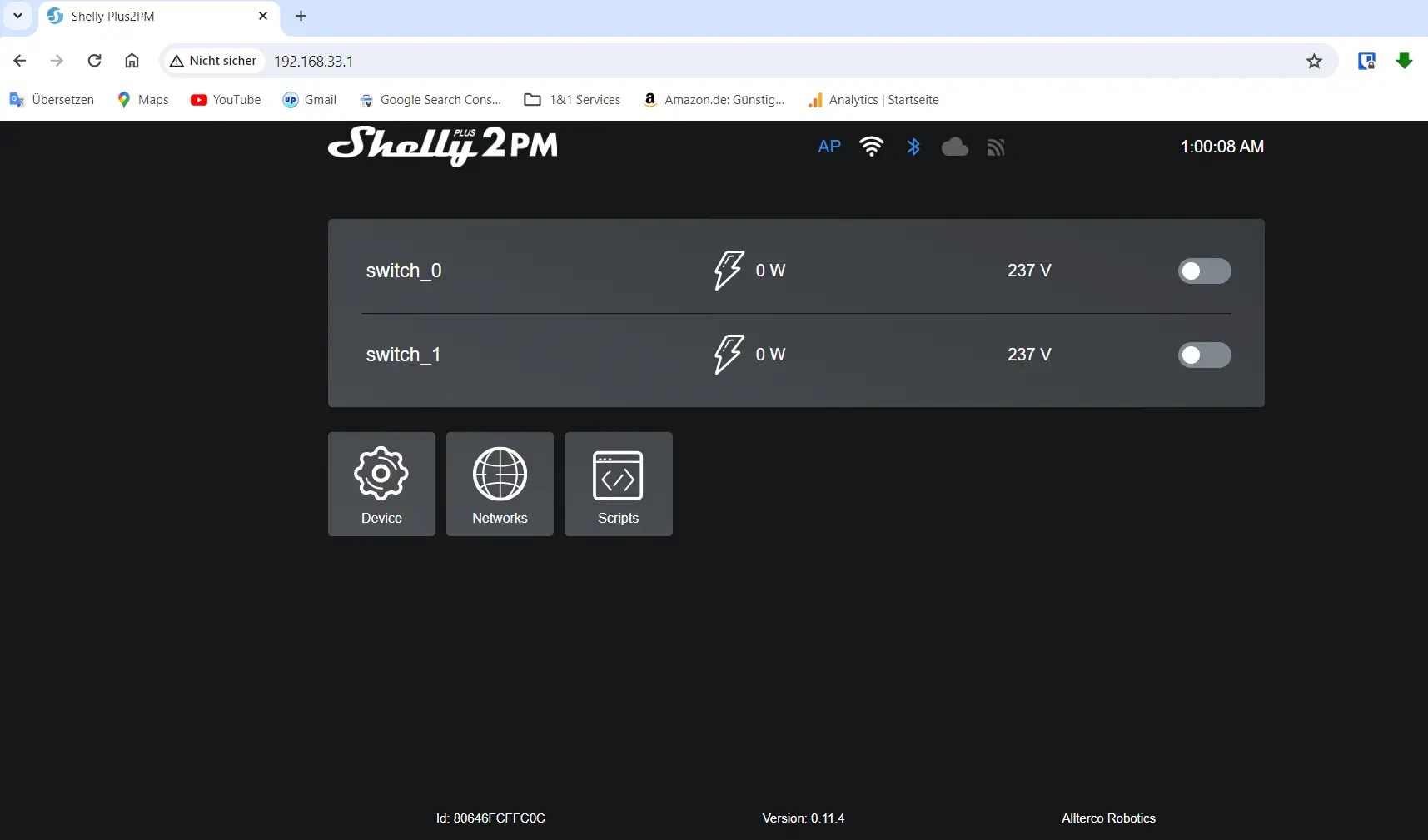

Da dieses Netzwerk offen ist, ist es auch für andere Benutzer in der Nähe sichtbar, die sich natürlich auch einwählen könnten. Deshalb müssen wir ein paar Änderungen machen. Hier wählen wir “Verbinden“ an. Nun besteht die Verbindung zum Shelly plus 2PM. Jetzt geben im Browser die IP-Adresse 192.168.33.1 ein, und siehe da, wir sind auf der Web Oberfläche unseres Shelly plus 2PM.

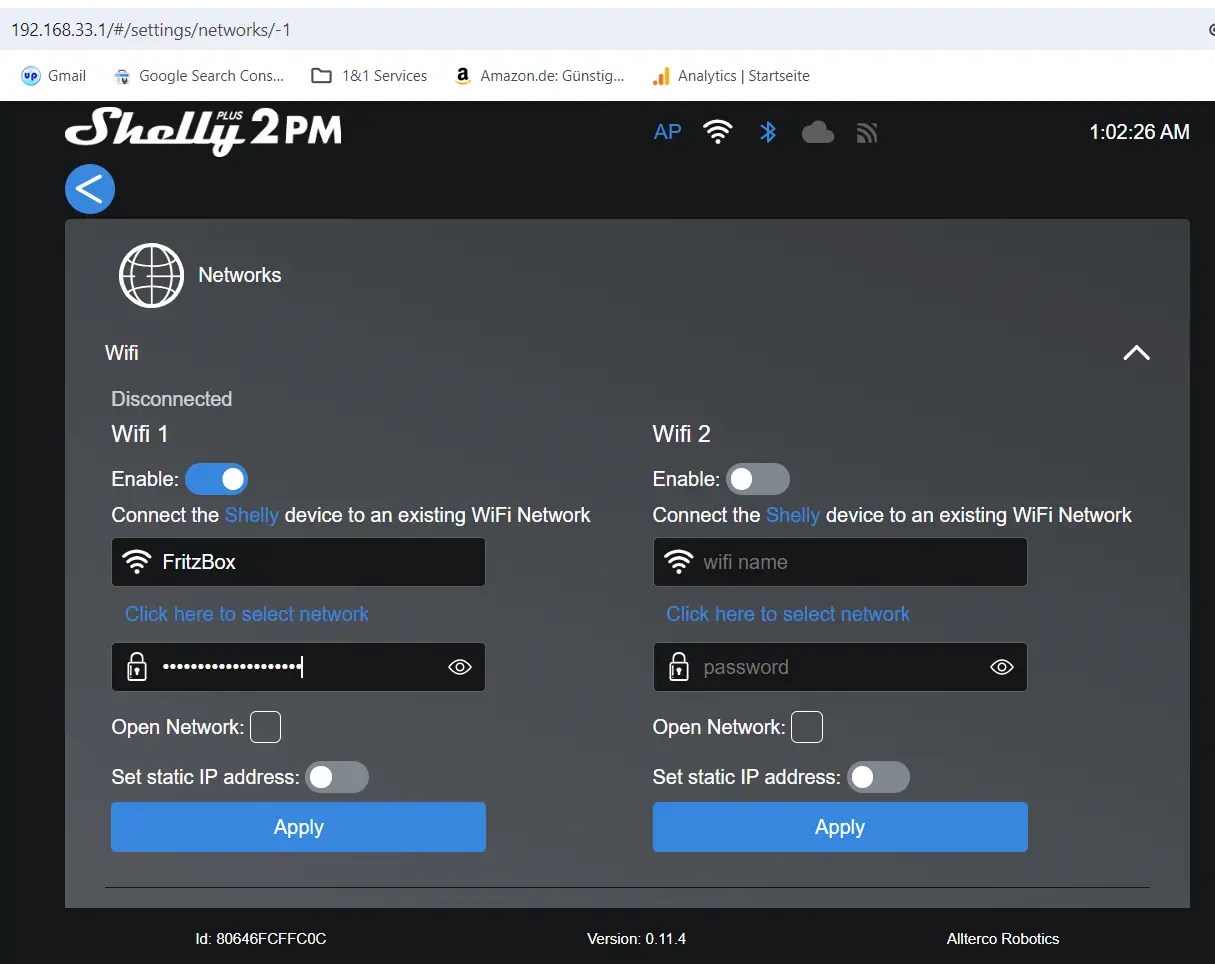

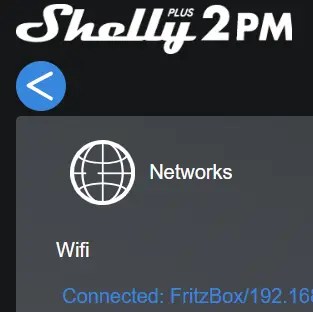

Hier kann nun die Konfiguration gemacht werden. Als erstes ändern wir die Netzwerk Einstellungen des Shelly plus 2PM, und klicken auf Networks, dann auf Wifi. Hier aktivieren wir Wifi 1, und geben unseren Netzwerknamen und das Passwort für unser WLAN-Netzwerk ein, und klicken unten auf Apply. Dann sollte auch schon die neue vom Router vergebene IP-Adresse angezeigt werden. Mit klick auf das Kästchen “Set static IP address“ kann auch eine statische IP-Adresse vergeben werden, das machen wir hier jetzt nicht.

Nun startet der Shelly plus 2PM neu. In der Zwischenzeit können wir uns wieder mit unserem normalen WLAN Netz verbinden.

Im eigenen WLAN-Netz weiter machen

Nach dem Neustart sollte man über die neue IP-Adresse aus eurem Netz die Weboberfläche erreichen, um die restlichen Konfigurationen vornehmen zu können. Was jetzt sehr WICHTIG ist, fremde könnten den Shelly noch über die Standard IP-Adresse anwählen, deshalb vergeben wir als nächstes mal ein Passwort.

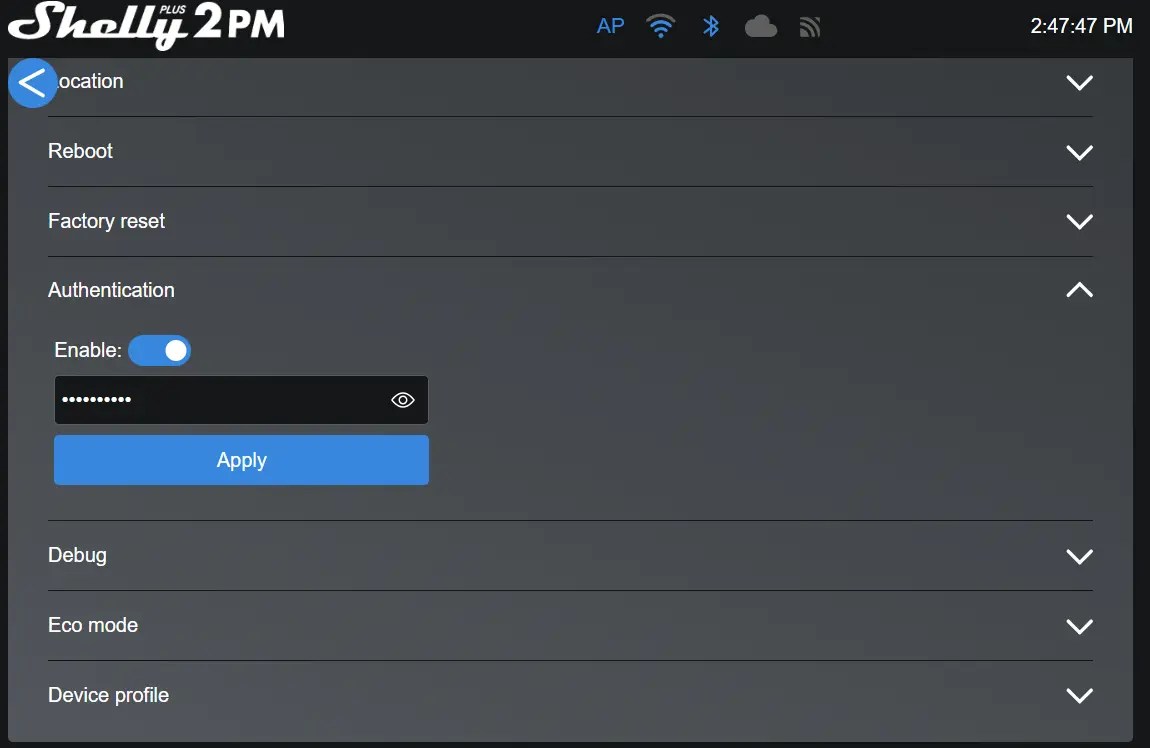

Dazu wieder auf den Shelly plus 2PM und dann unter Device, Authentication. Hier aktivieren wir das Passwort, und vergeben ein neues Passwort. Mit Apply beenden wir die Passwortvergabe. Zum Testen wählen wir nochmal das Shelly WLAN-Netzwerk aus, Verbinden uns, und geben im Browser wieder die Standard IP-Adresse ein, 192.168.33.1. Nun sollte sich ein Fenster öffnen wo das Passwort abgefragt wird. Meldet euch einmal an ob es klappt. Wenn es so war, können wir jetzt mit der Konfiguration fortfahren.

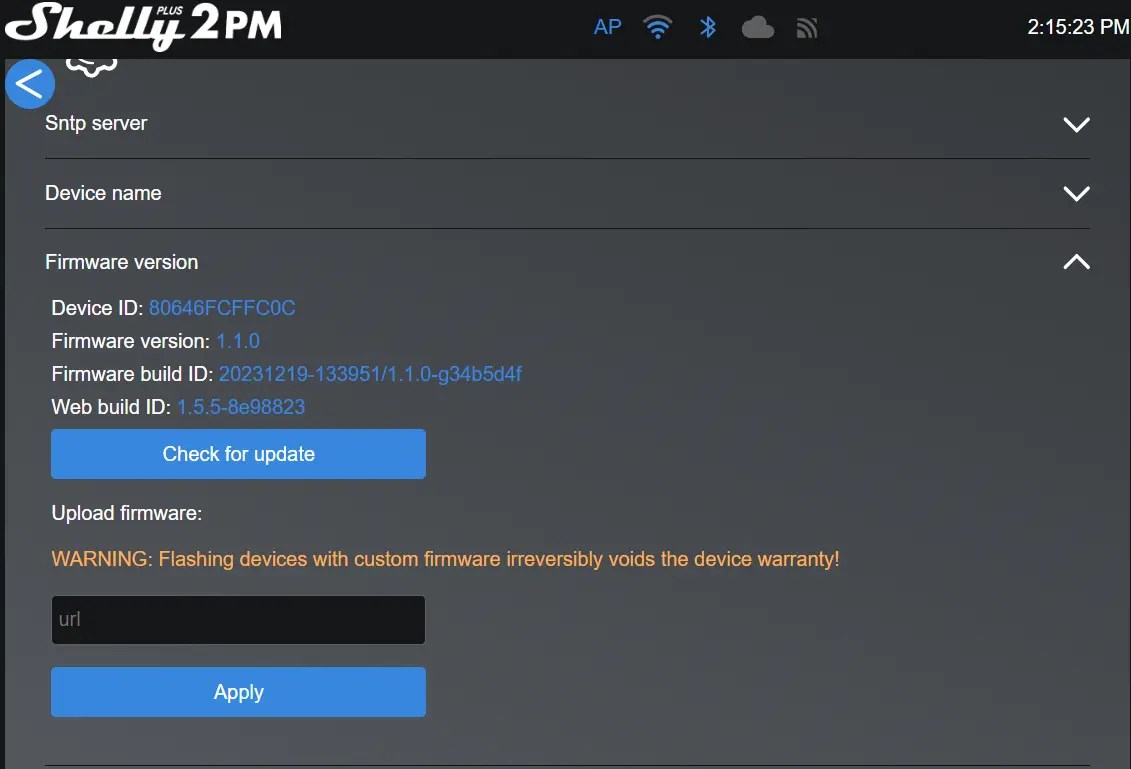

Wir melden uns wieder auf dem Shelly plus 2PM mit der IP-Adresse und dem Passwort in unserem Netz an und schauen als erstes mal ob es eine neuere Firmware gibt, dazu auf Device und dann auf Firmware version. Hier wird angezeigt ob eine neuere Firmware existiert. Wenn ja führen wir ein Update durch, wie immer, nicht während des Updates den Strom abschalten. Der Shelly startet dann automatisch wieder neu, und wir melden uns wieder an. Zur Kontrolle nochmal die Firmware kontrollieren. Es sollte ungefähr so aussehen wie im nachfolgendem Bild, je nach Firmwarestand.

Bei mir sieht es nach dem Update und Neustart jetzt so aus. Hier finden wir die Firmware unter Settings, weiter unten dann auf Firmware.

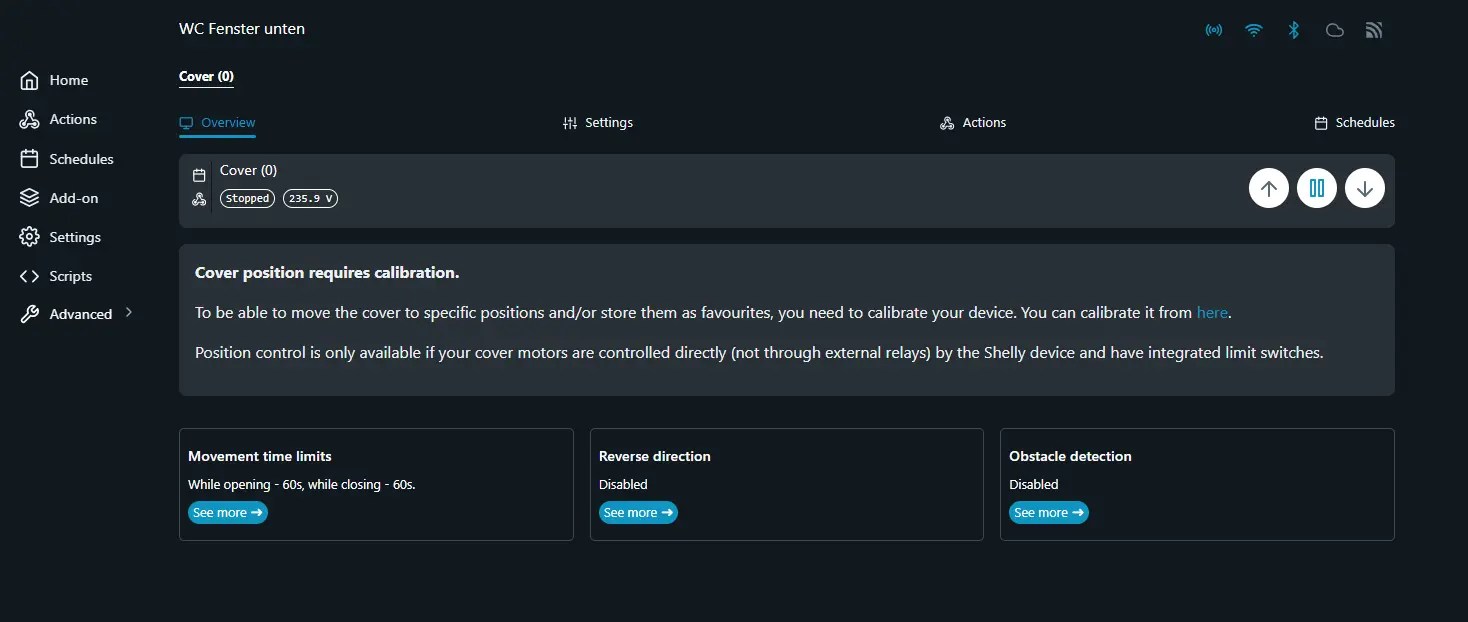

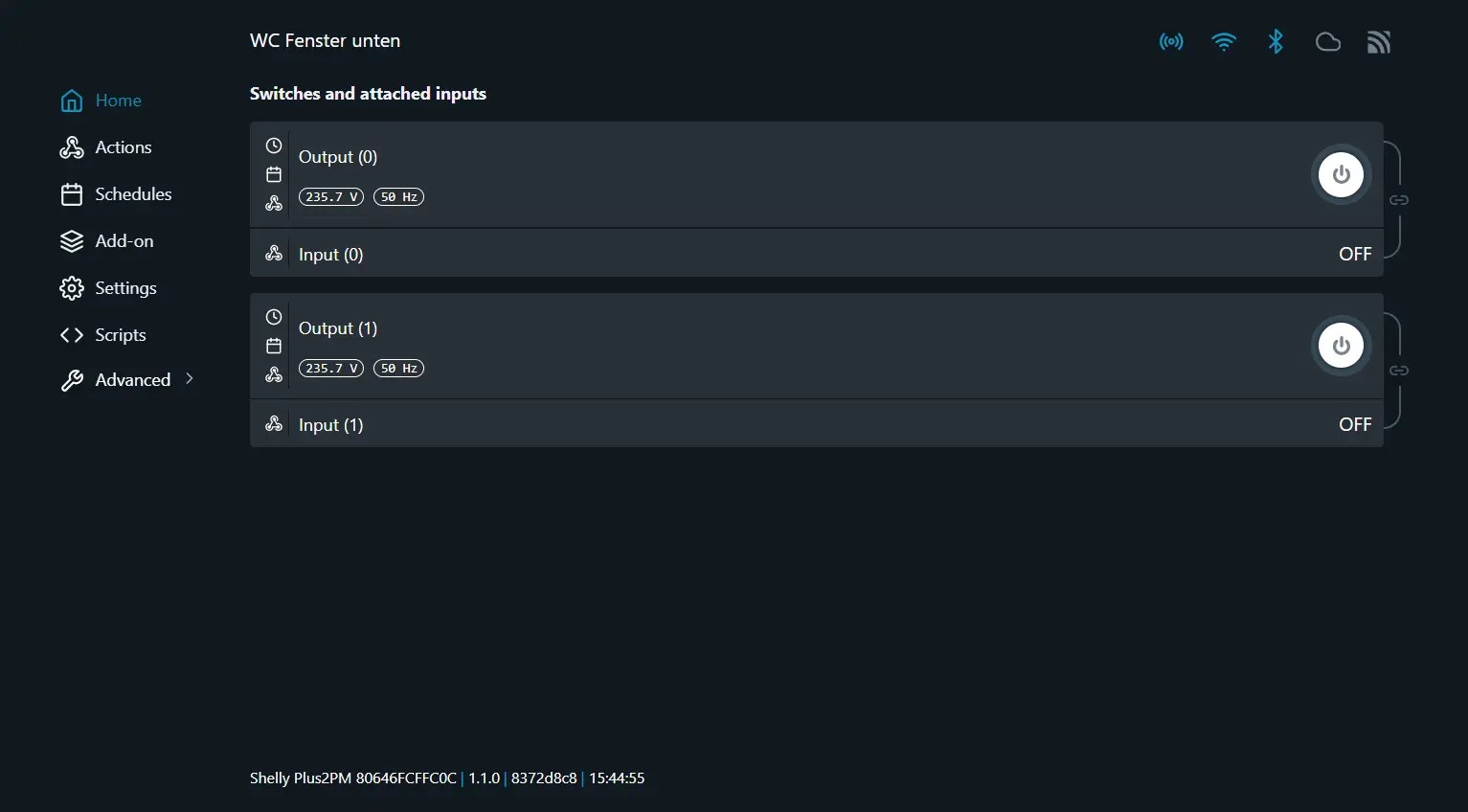

Was für den Rollo Betrieb wichtig ist, ändern wir unter Settings, Device Profile, hier haben wir die Auswahl zwischen cover und switch. Bei Switch könnte man z.B. Lampen steuern, was für uns unrelevant ist. Wir klicken auf cover, dann Save settings, das nächste Fenster bestätigen wir mit OK. Der Shelly macht einen Neustart. Wir melden uns wieder an. Unter Home sehen wir jetzt die Funtionen für den Rollo Betrieb. Pfeil nach oben, Pause und Pfeil nach unten. So sollte es aussehen.

Was ich auch noch ändern würde, wäre das offene Netz, den Zugriff auf die Standard IP-Adresse 192.168.33.1, da jetzt der Zugriff mit der eigenen WLAN-IP funktioniert. Dazu einmal unter Home, Settings und Access Point. Hier nehmen wir beide Haken raus, Enable AP Network und Open AP Network, und dann auf Save settings. Evtl. wird noch das Passwort abgefragt was wir vergeben haben. Das war es.

Shelly App - Download und Einrichten

Als erstes laden wir uns mal die Shelly App für das Smartphone herunter, entweder im Google Play Store oder für das IPhone im App Store. Haben wir das gemacht, starten wir die App und erstellen ein Benutzerkonto.

Ich denke das folgende Bild ist selbsterklärend, E-Mailadresse eingeben, ein Passwort eingeben, das Passwort wiederholen und Registrieren.

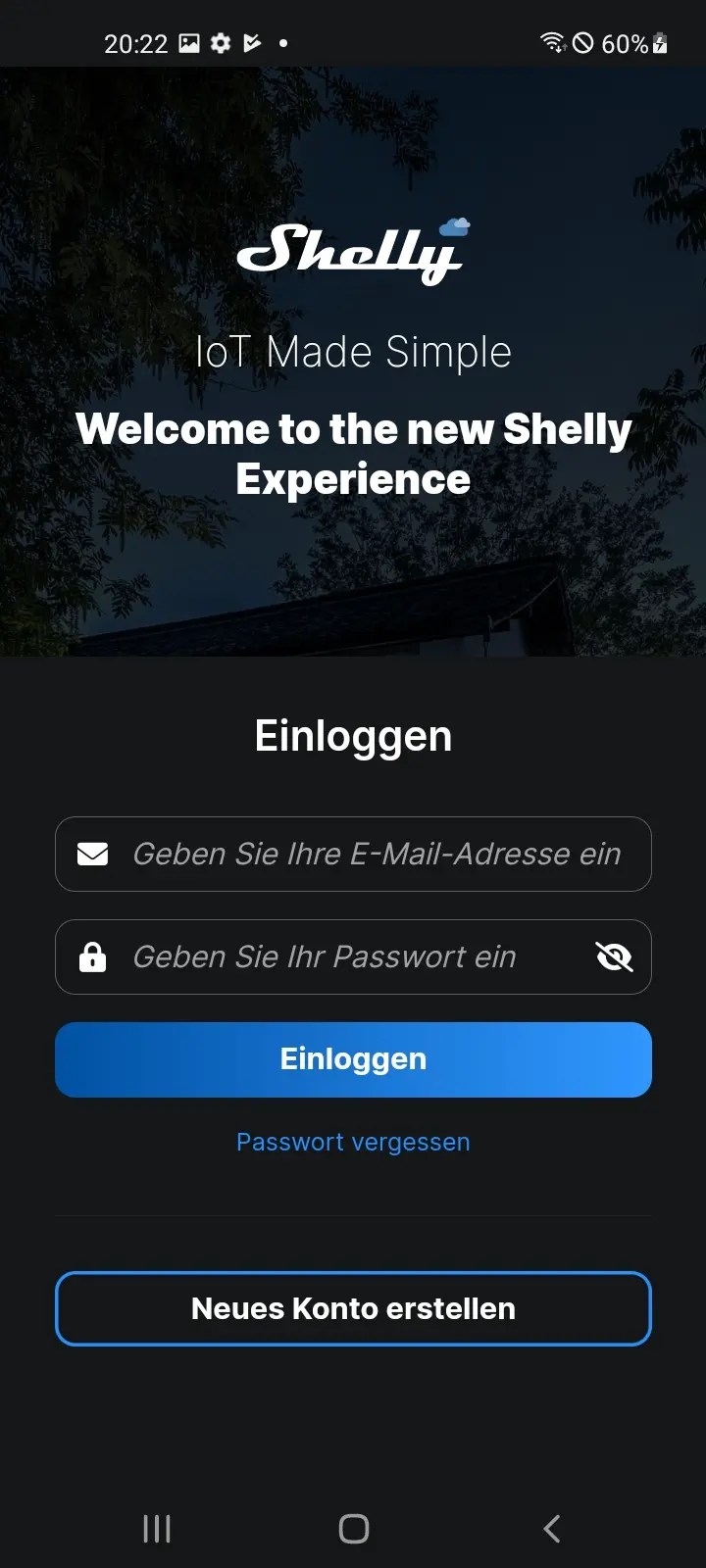

Nach der Registrierung kann man sich dann in der App anmelden.

shelly app anmelden

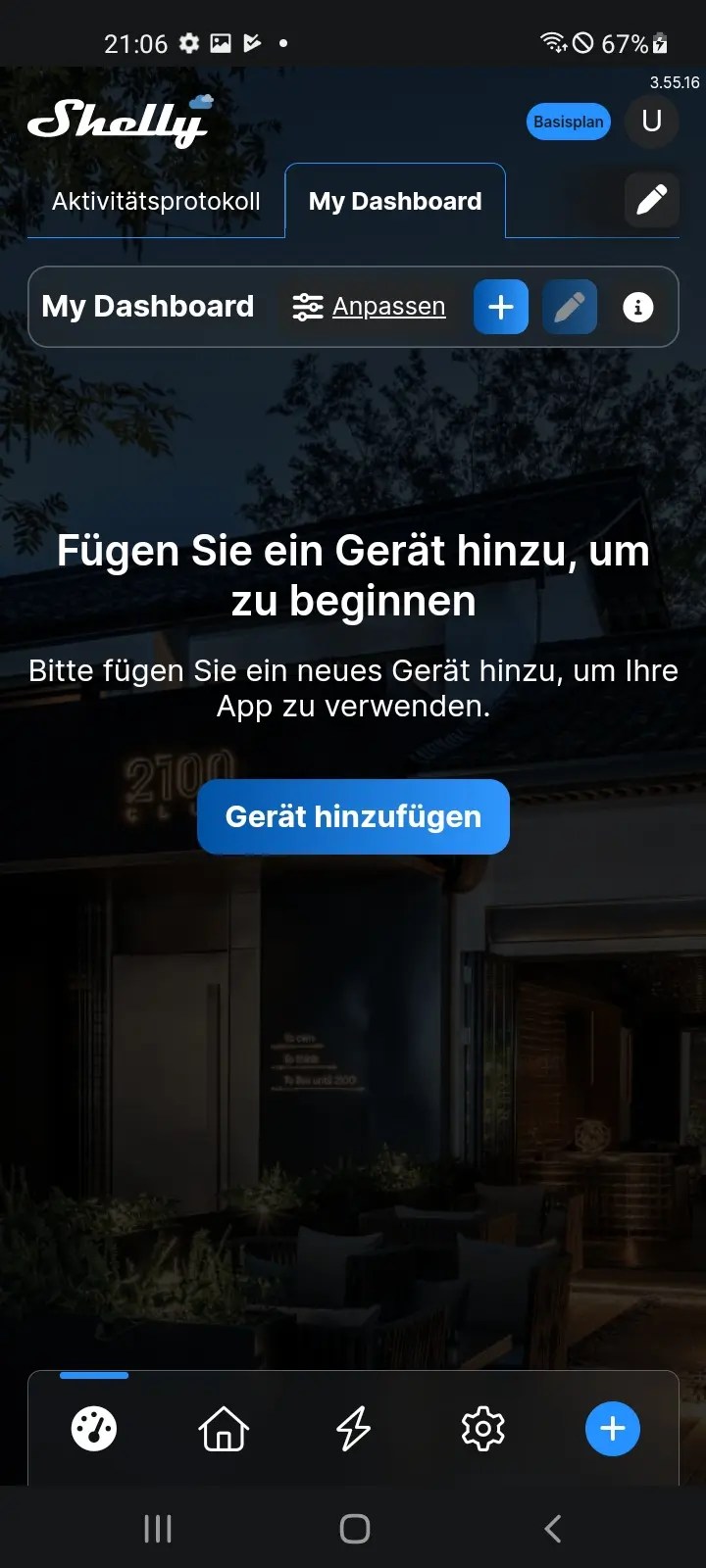

Der nächste Schritt ist jetzt das erste Gerät hinzu zufügen.

shelly app Gerät hinzufügen 1

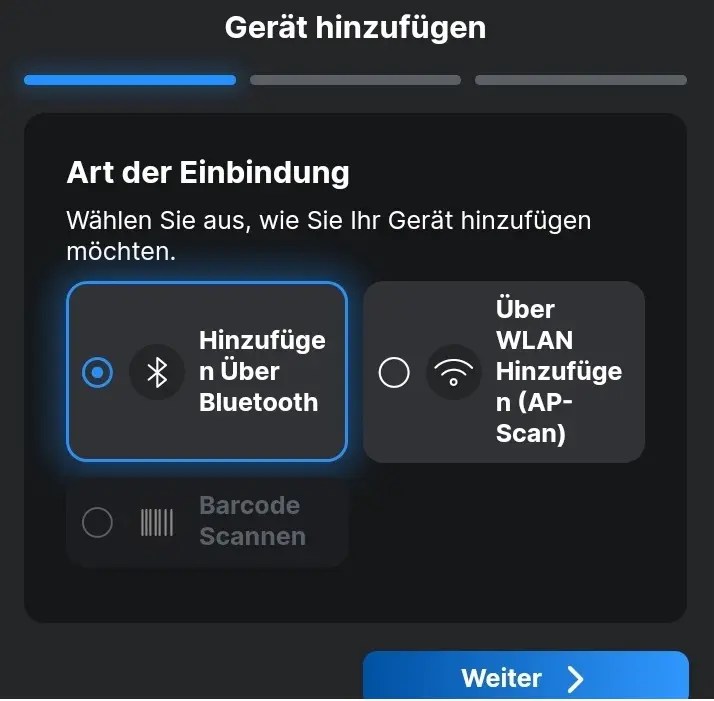

Für die Einbindung wähle ich Bluetooth aus, sollte auch über WLAN funktionieren, dann auf Weiter

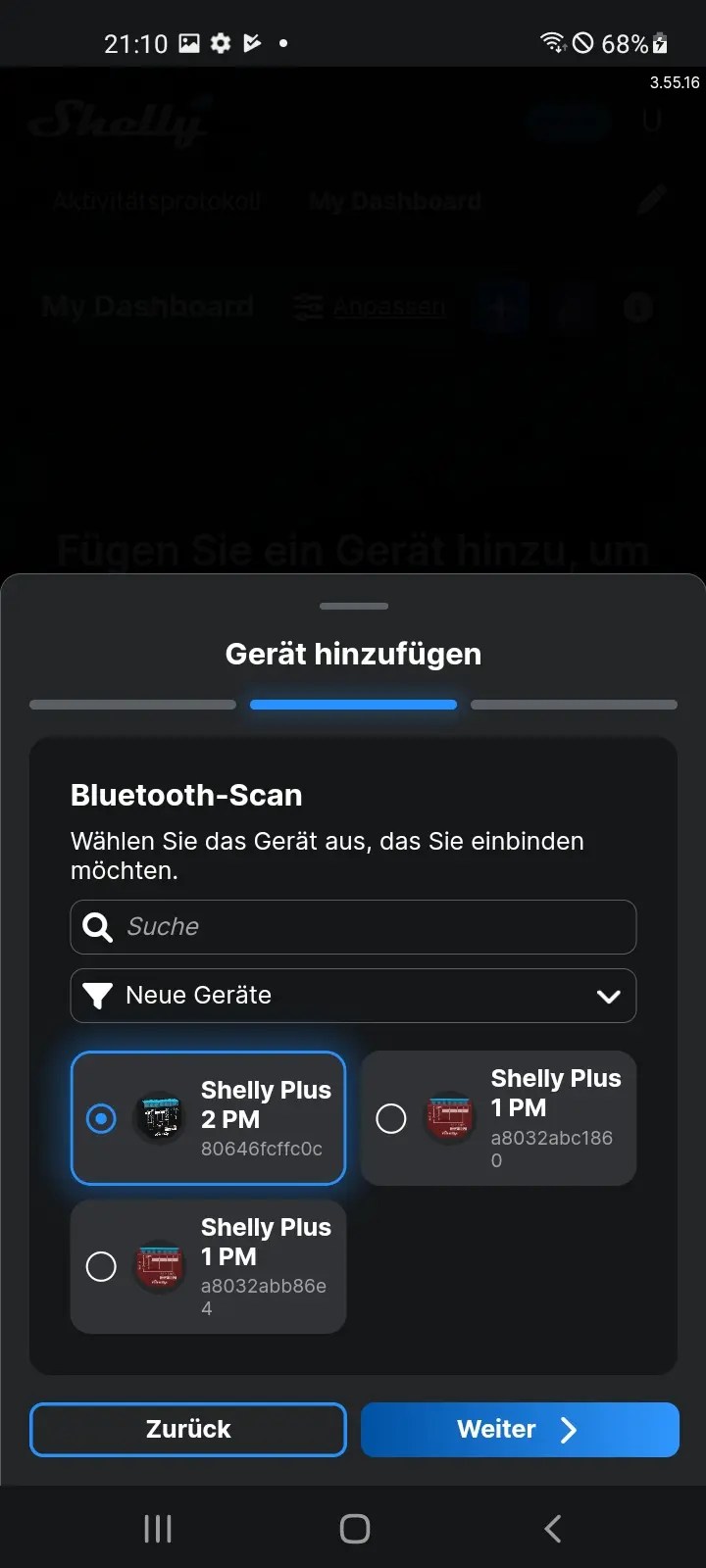

Hier sollte jetzt eigentlich der Shelly plus 2PM gefunden werden. Den wählen wir aus und klicken auf Weiter.

Nun muss ein Gerätename vergeben werden und ein passendes Bild. Der Name sollte klar sein, beim Bild klicken wir auf +7, kann variieren, und wählen das Rollo aus. Dann wieder auf Weiter.

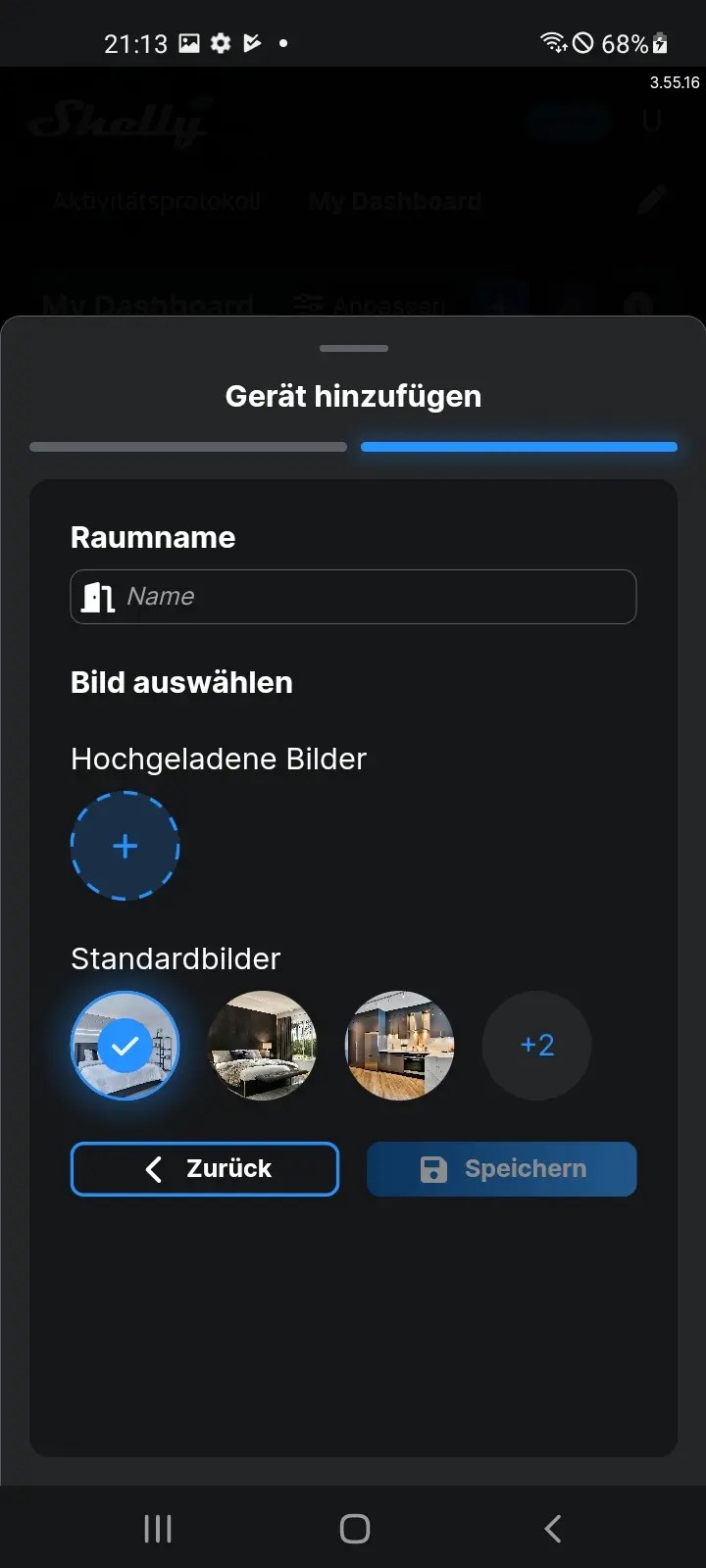

Wir vergeben einen Raumnamen und wählen ein Bild aus. Hier können auch selbst gemachte Bilder hochgeladen werden. Ich nehme einfach ein vorhandenes, und klicke auf Speichern.

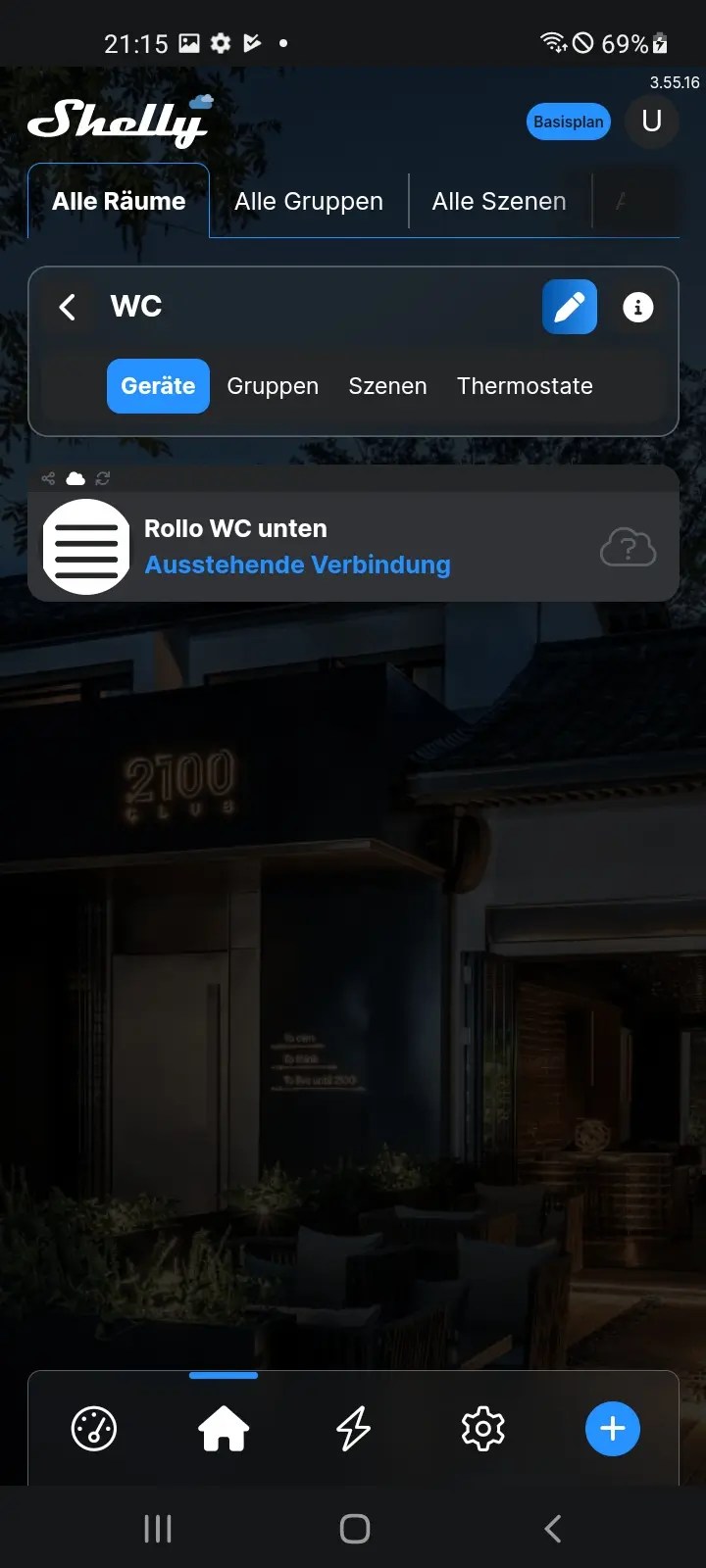

Jetzt sollte unser Shelly plus 2PM mit dem passenden Bild erscheinen. Allerdings haben wir noch eine Ausstehende Verbindung. Es kann ca. 30-60s dauern, dann sollte die Verbindung aber da sein.

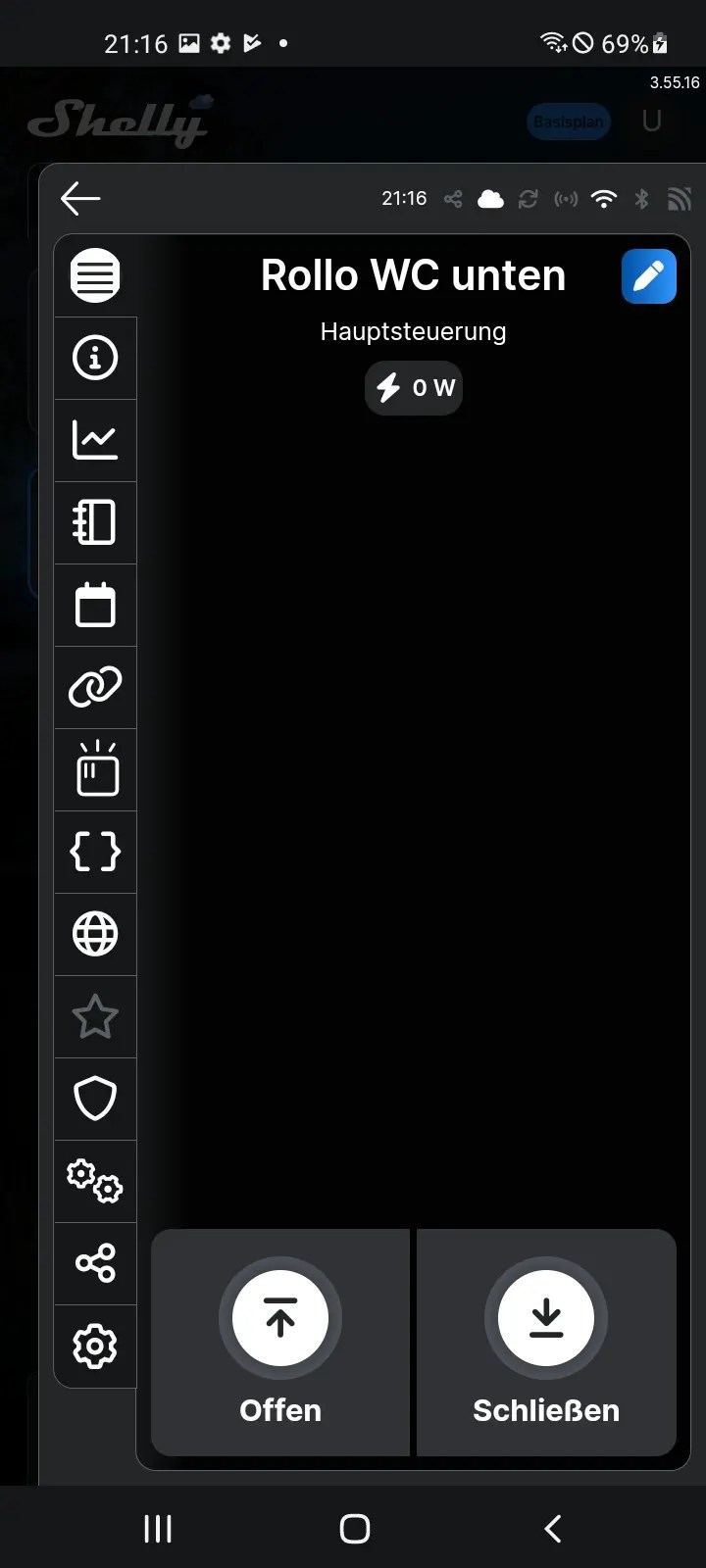

So sollte es aussehen wenn alles funktioniert hat. Jetzt können wir auch mal einen ersten Test machen. Betätigt ihr einen Button einmal, sollte das Rollo fahren. Der Button verändert sich. Nach erneuter Betätigung bleibt das Rollo stehen. In die andere Richtung sollte es genau so sein. In den Einstellungen kann noch einiges eingestellt werden, z.B. eine Hinderniserkennung, Verbrauchsberechnungen, die Richtung umkehren wenn sie falsch ist, usw. Die einzelnen Einstellungen möchte hier nicht mehr erklären, das kann jeder für sich mal durch gehen. Sollten hier noch Fragen sein, einfach einen Kommentar oder eine E-Mail an mich, und ich versuche so schnell wie möglich zu helfen.

Ich hoffe ihr habt euch bis zu Schluss durch gearbeitet, hattet einen Erfolg, und wart mit meinem Beitrag zufrieden. Wenn ja würde ich mich über einen Kommentar und, oder über einen Daumen hoch sehr freuen.
